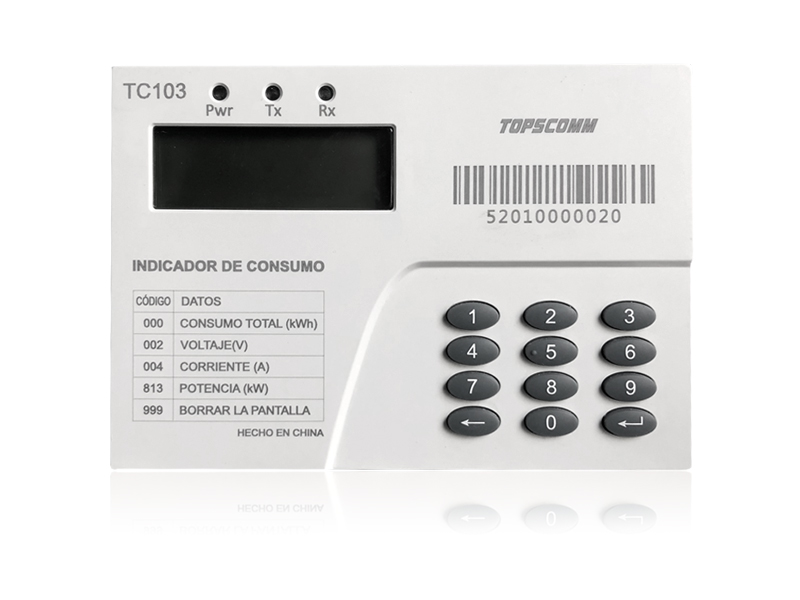

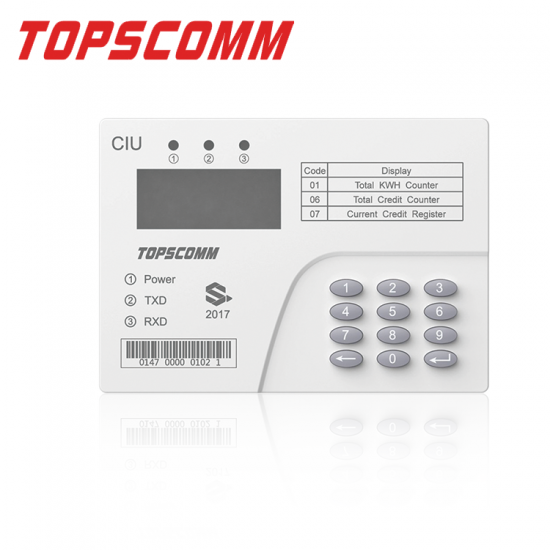

وحدة واجهة المستهلك TC103 (CIU) ولوحة المفاتيح ووحدة التحكم

لوحة مفاتيح الدفع المسبق TOPSCOMM TC103 هي وحدة واجهة مستخدم (CIU) مصممة خصيصًا لتوفر للعميل واجهة سهلة الاستخدام لتشغيل عداد الدفع المسبق. وتتمثل الوظيفة الرئيسية لوحدة واجهة المستخدم في: تمكين المستخدم من إدخال رموز الدفع المسبق لإضافة رصيد جديد وعرض المستهلك لأغراض كفاءة الطاقة . تعتمد عملية الدفع المسبق على تشفير رمز الدفع المسبق STS.

  • البند لا.:

    TC103
وصف المنتجات

وصف المنتج





لوحة مفاتيح الدفع المسبق TOPSCOMM TC103 هي وحدة واجهة مستخدم (CIU) مصممة خصيصًا لتوفر للعميل واجهة سهلة الاستخدام لتشغيل عداد الدفع المسبق. وتتمثل الوظيفة الرئيسية لوحدة واجهة المستخدم في: تمكين المستخدم من إدخال رموز الدفع المسبق لإضافة رصيد جديد وعرض المستهلك لأغراض كفاءة الطاقة. تعتمد عملية الدفع المسبق على تشفير رمز الدفع المسبق STS.

تحديد



ماركة توبسكوم
الجهد والتردد
يعمل ببطاريتين AA أو 220-240 فولت تيار متردد، 50 هرتز/60 هرتز
نطاق الجهد
0.8Un~1.2Un
استهلاك الطاقة
أقل من 0.5 واط
درجة حرارة التشغيل
من -10 درجة مئوية إلى +55 درجة مئوية
رطوبة
<=98% رطوبة نسبية
وزن أقل من 0.25 كجم
الحجم الخارجي
149 × 105 × 35 ملم
حياة
حتى 20 سنة
دقة الساعة
≤ 1 ثانية/يوم
وقت تخزين البيانات بعد انقطاع التيار الكهربائي ≥ 10 سنوات


الوظائف





إشارة


مؤشر الطاقة

* عندما يكون مؤشر LED الأخضر مضاءً: يتم توصيل جهد الطاقة المتردد.

* عندما يكون مؤشر LED الأحمر مضاءً: يتم استخدام طاقة البطارية.

* عندما يكون مؤشر LED مطفأً: تعمل بطارية CIU في وضع الاستعداد.

مؤشر TX و RX

* يشير تردد وميض مؤشري LED الأصفرين إلى اتصالات مباشرة وفورية بين العداد ووحدة CIU.


عرض الرسائل


نظرة عامة على لوحة المفاتيح

جهاز CIU مزود بلوحة مفاتيح قياسية 3×4. عند كتابة الأرقام، تعرض شاشة LCD تلقائيًا الأرقام المدخلة والأرقام المكتوبة مسبقًا في الزاوية العلوية اليسرى (على سبيل المثال، إذا تم إدخال 001، فسيتم عرض 03 في الزاوية العلوية اليسرى، مما يعني أن هناك 3 أرقام مكتوبة مسبقًا). عند تجاوز أربعة أرقام، يقوم العداد تلقائيًا بتجميعها، ويفصل كل مجموعة بشرطة. أثناء تشغيل لوحة المفاتيح، لن تُعرض أي رموز غير ذات صلة في الوقت الحالي. مع كل ضغطة مفتاح، يُصدر جهاز CIU نغمة صوتية.

تُستخدم المفاتيح الرقمية من 0 إلى 9 لإدخال الرموز أو الرموز المختصرة، بينما يُستخدم الزران الآخران للحذف والتأكيد. زر الحذف: يُستخدم لحذف الأرقام من اليمين إلى اليسار عند إدخال بيانات غير صحيحة. زر الإدخال: بعد إكمال إدخال الرمز، اضغط على زر الإدخال للتأكيد، وسترسل وحدة التحكم المركزية الرمز لتحميل الطاقة المشتراة إلى العداد. في حال وجود خطأ في رمز الإدخال، يصدر إنذار صوتي، وستعرض شاشة LCD رمز الخطأ المقابل. في حال عدم إدخال أي أرقام، يمكن استخدام زر الإدخال لاستعراض البيانات.
